普通型非接触式光电温度传感器
该温度传感器适用于各种炉窑盲孔测温,如玻璃炉窑炉顶热点温度、硼硅玻璃炉壁盲孔温度,化工、有色金属、炭化硅、化肥等炉壁内预埋保护套管盲端温度等。它由光电转换器和一定长度的密封管道(管材可为钢管、高铝管等,管径大于φ25mm)共同组成。其结构示意图如图二所示。 U…

       该温度传感器适用于各种炉窑盲孔测温,如玻璃炉窑炉顶热点温度、硼硅玻璃炉壁盲孔温度,化工、有色金属、炭化硅、化肥等炉壁内预埋保护套管盲端温度等。它由光电转换器和一定长度的密封管道(管材可为钢管、高铝管等,管径大于φ25mm)共同组成。其结构示意图如图二所示。




图二:普通型非接触式光电温度传感器示意图

1、连接管道(两端开口管)    2、接口    3、光电转换器    4、信号输出端

1 技术指标:
测温范围:800℃一1600℃(若用户要求可将温度上限扩至2000℃)

测量精密度:≤±5℃ 800℃一 1600℃
                  ≤±10℃ 1600℃一 2000℃
传感器冷端环境温度:-30℃一+95℃

传感器冷端环境湿度:≤85%

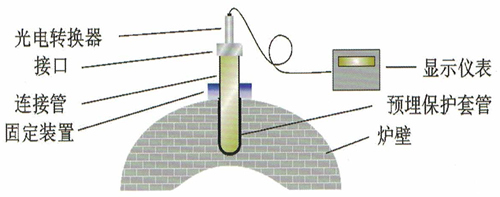

2 安装与使用: 安装示意图如图三所示。



图三:普通型非接触式光电温度传感器安装示意图

       将光电传感器连接管的开口端经固定物与炉壁预留的盲孔相连接,注意保证连接管、光电转换器的轴线与盲孔轴线重合。连接管与盲孔构成一密封空腔,可有效的防尘,防水蒸汽、防止空气扰动等,形成稳定测温。光电转换器采集盲孔端部内表面辐射光,便可间接测量该点温度。
       由于光电传感器与盲孔底端距离及盲孔材料黑度系数是由安装现场决定的,所以测量温度时,必须在现场调整显示仪表的系数μ才能准确地测量炉内温度。
